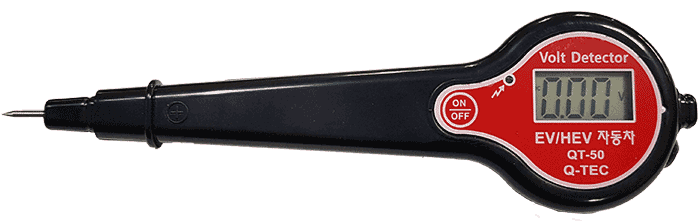

전기/하이브리드 차 테스타              QT-50



전기 • 하이브리드 자동차 전압 감지기

 ● 전기자동차(EV) • 하이브리드(HEV) 자동차의 제어
     계통 전압 및 동력계통 고전압 유닛의 전압측정
 ● 차량의 긴급상황 발생시 누전의 유무를 간단히 체크
 ● 리드선을 깔끔하게 감아서 정리할 수 있는 릴 설치
 ● Auto Power Off(전지절약)
 ● 자가 진단 기능

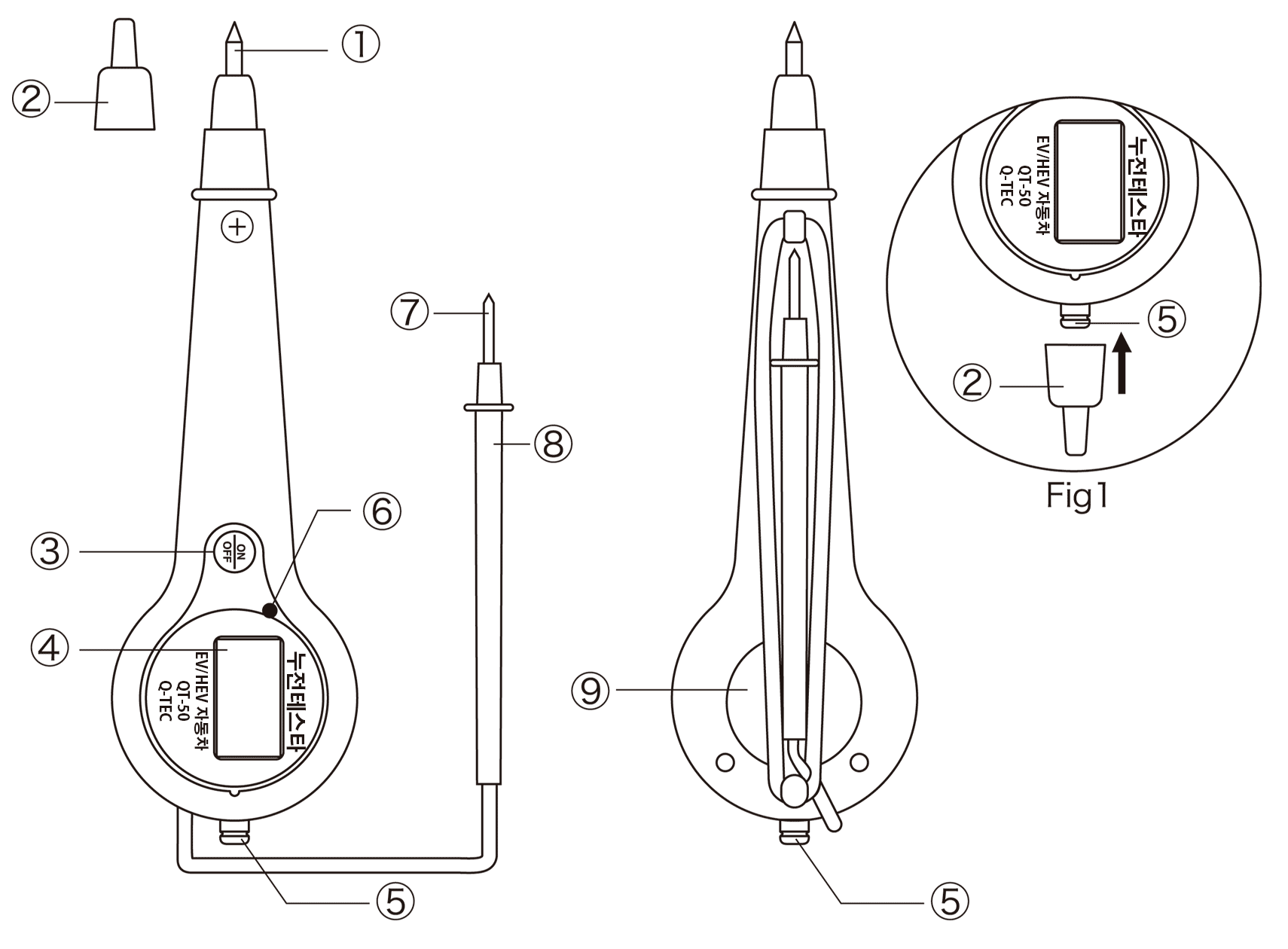

각부의 명칭 및 기능

      ① (+) 테스트 핀
          전압 측정 시 배터리의 (+)측에 접촉 시키는 테스트 핀
      ② 보호캡
          (+) 테스트 핀을 보호하기 위한 캡
      ③ 전원 On/Off 버튼
      ④ 표시부
      ⑤ 보호 캡 홀더
          [Fig1] 에서 보는바와 같이 측정시에 보호캡을 편리하게 보관
          하기 위해 형성 된 홀더
      ⑥ 경고 LED

          저전압/고전압 배터리 유닛의 전압 측정 시 6.01V 이상 일 때
          점등되는 경고 LED
      ⑦ (-) 테스트 핀

          전압 측정 시 배터리의 (-)측에 접촉 시키는 테스트 핀

      ⑧ 테스트 리드

          측정 시 테스트 핀을 안전하게 취급할 수 있도록 절연체로
          형성 된 손잡이
      ⑨ 배터리 커버
          기기 작동을 위한 배터리가 장착된 배터리 하우징 커버









제  품  사  양


















제품의 기본 사양

  사용전지

 CR2025 x 1개

  Low Battery 경고

 배터리 전압 2.1V~2.4V 이하일 때
 LCD Low Battery 마크 점멸

  액정표시

 LCD 3.5dgt

  LED

 경고 LED 적색

  측정범위

 DC 0~600V(Auto Range) 약 610V 이상 시
 OL 표시( - 극성포함)

  절연저항

 검전부-접지부분 (500V 0.4㏁ 이상)

  절연내압

 검지부-대지부분 (AC1000V 1분간)

  리드선

 Ø2.0mm x 1530mm

  사용온도범위

  0~40℃, 80%RH이하, 결로가 없을 것

  사이즈

 (W)48 x (H)165 x (D)22.6 (mm)

  본체중량

 약40g(배터리 포함)

제품의 동작 사양

  전원 ON

 ● LCD All Segement 점등 후
 ● 부저 [삑] 출력과 동시에 DC [0.00 V] 표시

  경고

 6V 이하는 경고없이 전압만 표시
 ● 6V ~ 600V 는 LED 점멸 및 경고음 출력

  정밀도

 ● 0.01V  :  0.00 ~ 9.99V  1.5%+2dgt
 ● 0.1V    :  10.0 ~ 99.9V  1.5%+2dgt
 ● 1V      :  100 ~ 600V    2.0%+2dgt
 ● 약 610V 이상 : "OL" 표시

  Auto Power Off

 작동없이 30분 경과 후 Power Off(전지절약)
