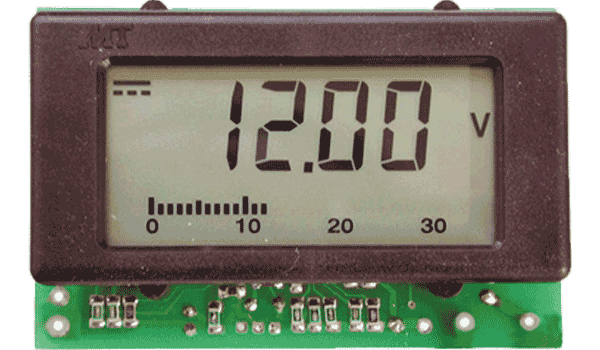

판넬메타 모듈/바-그래프 QT-320/QT-321/QT-322C
기기 조립용, 실험, 연구, 시작용, 교재용으로 적합
● 심플한 디자인
● 바-그래프 동시표시
● DC3V전원(입력Gnd는 공통)
● 직류전압계, 전류계 및 멀티메타에 응용가능
● DC/AC 용으로 간단하게 설정가능
● 패널 부착용 편리한 베이젤 첨부
● 단위기호(㎷ / V / Ω / ㏀ / ㏁)

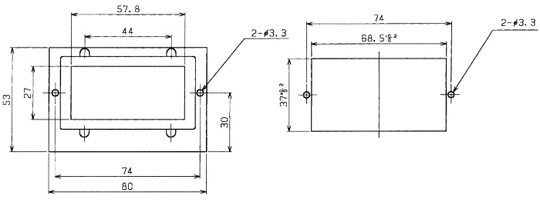

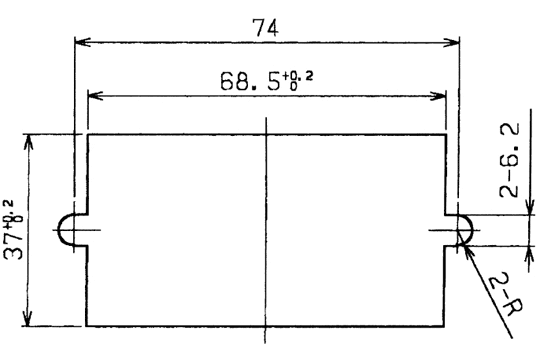

Dimension(제품외관도/설치도면)
전 기 적 특 성
|
QT-320 |
표시 |
3.5행 LCD 문자높이13mm 최대표시3200/바-그래프 |
|
레인지 |
DC ±300㎷ / ±3V / ±30V / ±300V / ±1000V |
|
|
AC 3V / 30V / 300V / 1000V |
||
|
Ohm 300Ω / 3㏀ / 30㏀ / 300㏀ / 3㏁ / 30㏁ |
||
|
전원 |
DC 3V |
|
|
치수. 중량 |
80 x 53mm 약 45g |
|
|
QT-321V |
표시 |
3.5행 LCD 문자높이13mm 최대표시3200/바-그래프 |
|
레인지 |
DC ±300㎷ / ±3V / ±30V / ±300V / ±1000V |
|
|
AC 3V / 30V / 300V / 500V |
||
|
전원 |
DC 3V
|
|
|
치수. 중량 |
80 x 53mm 약 45g |
|
|
QT-322C |
표시 |
3.5행 LCD 문자높이13mm 최대표시3200/바-그래프 |
|
레인지 |
DC ±300㎂ / 3㎃ / 30㎃ / 300㎃ |
|
|
AC ±300㎂ / 3㎃ / 30㎃ / 300㎃ |
||
|
전원 |
DC 3V
|
|
|
치수. 중량 |
80 x 53mm 약 45g |
