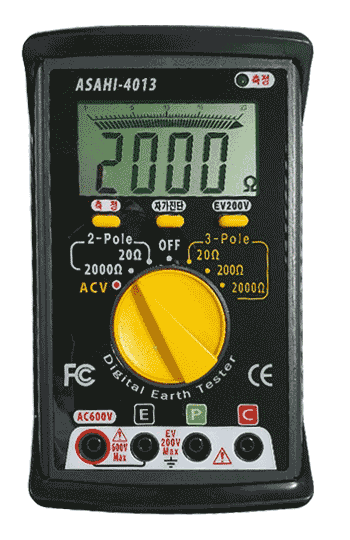

절연저항계                ASAHI-4013




● 배전선, 실내배선, 전기, 기계, 기구등의 접지저항
    측정기
● 구동주파수 428㎐ 채택으로 접지 노이즈 최소화
● 어스 전압기능
● 현장상황에 따라 편리하게 사용할 수 있는 2-Pole,
    3-Pole 방식 채택
● 읽기 쉬운 대형 LCD 디지털과 바-그래프 동시표시
● 접지저항 측정시 보조 접지저항이 허용범위내 인가
● 코드의 단선을 알 수 있도록 표시하는 자가진단 기능
● 휴대하기 편리한 부드러운 가방과 제품 보호 케이스
    (Holster)

Digital Earth Resister Tester

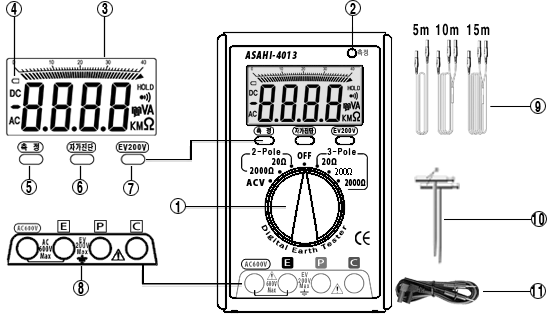

각부의 명칭 및 기능



  ① 기능선택 스위치
  ② 접지저항 측정표시 LED 램프(적색)

  ③ LCD 표시부
  ④ 배터리 경고마크(Low Battery Symbol)

  ⑤ 측정버튼
  ⑥ 자가진단 버튼
  ⑦ 접지전압(EV) 측정 버튼
  ⑧ 측정 연결단자
  ⑨ 어스저항 측정코드

  ⑩ 보조 접지봉
  ⑪ ACV 전용 테스트 리드





제 품 사 양






 ● 측정방식

  2중 적분방식

 ● 측정기능

  절연저항, 접지전압, 사용 ACV

 ● 액정표시

  3½ Digit 액정표시, 최대유효표시 1999

 ● 구동주파수

  428 ㎐

 ● 내(耐)전압

  전기회로와 케이스간 AC3500V 1분간

 ● 건전지 교환시기
     표시

  배터리 전압이 동작전압 이하가 되면
  "배터리" 마크 점등

 ● 응답시간

  접지저항 : 약 4초 이내

 ● 동작 온도. 습도

  0~40℃, 80%RH이하, 결로가 없을 것

 ● 보관 온도. 습도

  -20~60℃, 70%RH이하, 결로가 없을 것

 ● 사용전원

  DC 6V(AA 1.5V x 4 개)

 ● 소비전력

  35㎽(㏁ / 250V 측정 시)

 ● 사이즈

  (W)160 x (H)100 x (D)43(mm)

 ● 중량

  약310g

 ● 악세사리

  배터리 (AA Size or R6) ------------------4
  사용설명서 --------------------------------1
  휴대용 케이스 -----------------------------1
  테스트 리드  --------------------1조(AC V용)
  접지 측정 프로브 -------------------------1
  어깨 끈 밸트 ------------------------------1
  보조 접지봉 -------------------------------1

전  기  적  특  성

Range

측정범위

정확도

접지전압

200V

0~199.9V

 2.3% rdg ±8 dgt

접지저항

20Ω

0~19.99Ω

 3.0% rdg ±4 dgt
 접지전압 3V 또는 이하
 접지전압 3V 이상일 경우 "E1"표시

200Ω

0~199.9Ω

2000Ω

0~1999Ω

ACV

600V

0~600V

 3.0% rdg ±4 dgt
