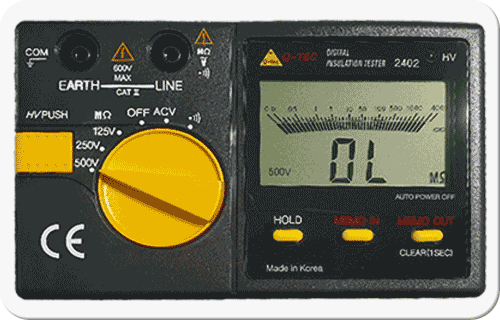

절연저항계                2402



절연저항 측정기능 : 2000㏁/Max
Data 저장기능 : 최대 10개 ● 도통체크
● AC V 측정기능 : 600V/Max ● 저항측정기능
● 고압발생 알람 LED 표시   ● Auto Range
● 전지절약 자동전원 Off

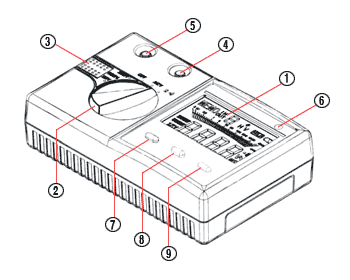

각부의 명칭 및 기능



액정표시부



① 액정표시부
    3¾ LCD Display/40 Segment Bar Graph

② Function 스위치
   측정하고자 하는 기능을 선택

③ Meas 스위치(고압발생)
   절연저항 측정시 한번 누를 때마다 고압발생과 중지를 반복하며,
   고압이 발생될 때에는 ⑥고압발생 LED와 액정표시부의 를 표시
   하며 고압발생은 3분 후 자동으로 Off
④ Line ⑤ Earth 단자
   절연저항, AC전압, 도통체크 시 프루브 접속단자

⑥ 고압발생 표시 LED
    Meas 스위치를 누르면 Line 단자로 고압을 출력하면서 고압발생
    LED 점등
⑦ Data Hold 버튼
    Data Hold 버튼을 한번 누를 때마다 현재 측정중인 측정값을
    Holding / 해제를 반복
⑧ Memo-in 버튼
    절연저항이 측정되고 있을 때 한번 누를 때마다 Memory 에
    1~9,0까지 10개의 Data 가 순차적으로 저장됨
⑨ Memo-out/Clear 버튼
    저장된 Data를 출력하거나 삭제할 때 사용하며, 짧게 한번 누를
    때마다 마지막 저장된 Data부터 차례로 표시하고 1초 이상 길게
    누르면 저장된 Data는 전부 삭제됨

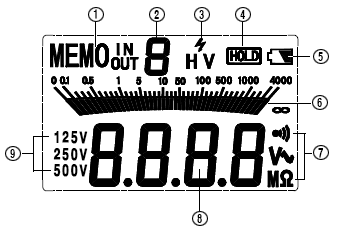

액정 표시부
① "Memo-in" : 측정값이 저장됨을 표시
    "Memo-out : 측정값이 출력됨을 표시
② 측정값이 저장되거나 출력될 때 저장된 순번을 표시
    (최대 10개 까지 저장)
③ 절연저항 측정시 고압이 발생하고 있음을 표시
④ Data가 Holding 되고 있음을 표시
⑤ 배터리 부족알림 표시
⑥ 측정값을 표시하는 Bar graph
⑦ 선택된 기능(도통, ACV, ㏁,) 표시
⑧ 측정값 표시
⑨ Range 표시(고압발생 전압)




제 품 사 양







 ● 측정방식

  비교축차적분방식

 ● 측정기능

  절연저항(㏁), ACV, 저항/도통체크

 ● 액정표시

  3¾ LCD Display/40 Segment Bar Graph

 ● 극성표시

  자동표시("-" 부호만 점등)

 ● 레인지

  자동변환

 ● 오버레인지 표시

  "OL" 표시

 ● 건전지 교환시기
     표시

  배터리 전압이 동작전압(2.4V) 이하가 되면
  "배터리" 마크 점등

 ● 샘플링

  Digital 약 2 회/초, Bar Graph 약 10분

 ● 오토파워오프

  버튼 조작없이 약 10분 경과하면 파워 오프

 ● 활선알람표시

  고압발생 On하고 약 3분 후 자동 Off

 ● 응답시간

  약 2~3초 이내

 ● 동작 온도. 습도

  0~40℃, 80%RH이하, 결로가 없을 것

 ● 보관 온도. 습도

  -20~60℃, 70%RH이하, 결로가 없을 것

 ● 전원

  DC 12V(AA 1.5V x 8 개)

 ● 소비전력

  35㎽(㏁ / 250V 측정 시)

 ● 사이즈

  (W)160 x (H)100 x (D)43(mm)

 ● 중량

  약700g(본체)

 ● 악세사리

  배터리 (AA Size or R6) ------------------8
  사용설명서 --------------------------------1
  휴대용 케이스 -----------------------------1

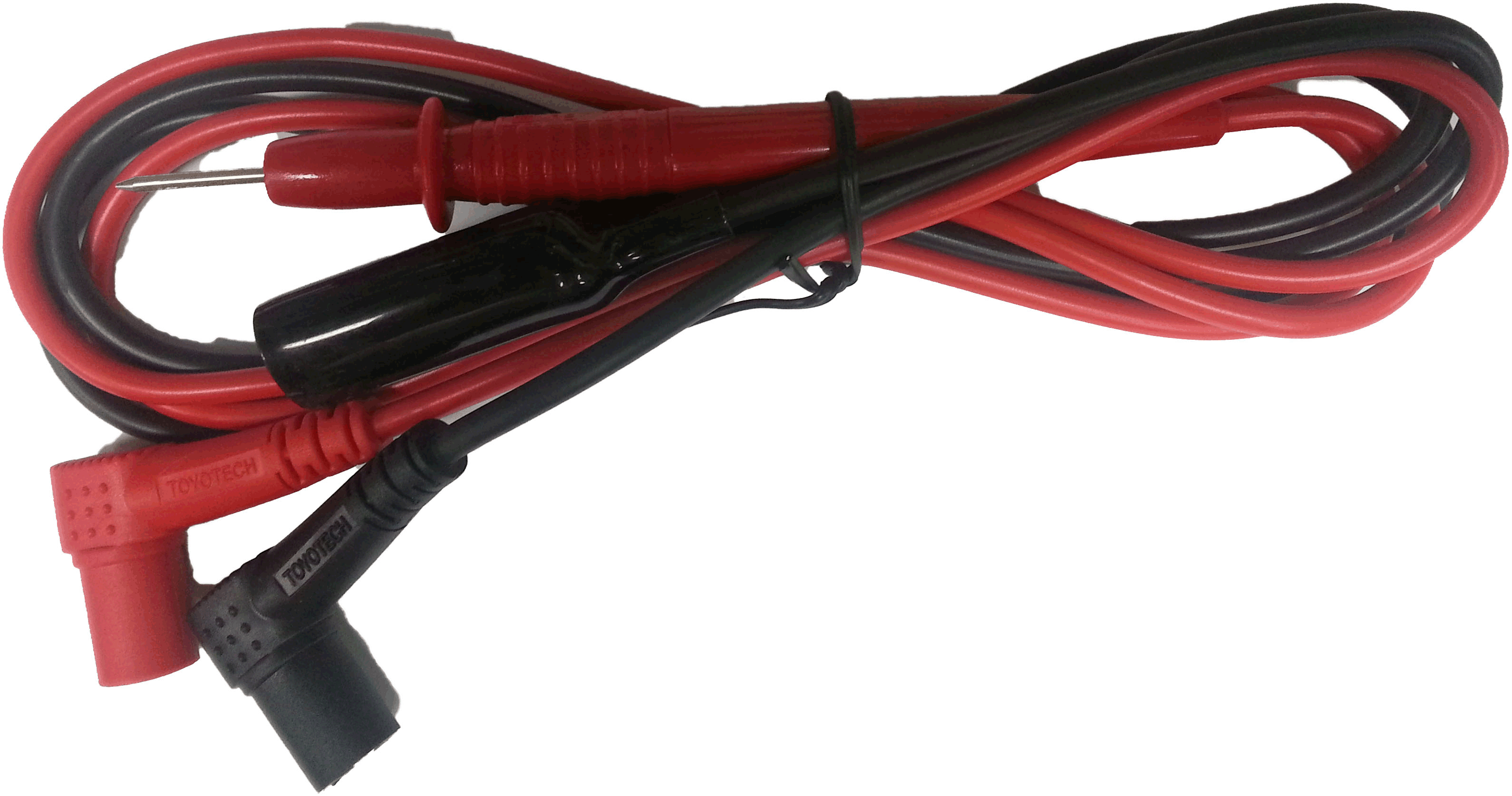

  테스트 리드  -----------------------------1조

전  기  적  특  성












DC V

레인지

분해능

정밀도

정밀도 보장범위

OutPut 쇼트전류




125V

4㏁

1㏀

3.0%rdg ±8dgt

0.01㏁~2000㏁

160㎃ Max

40㏁

10㏀

400㏁

100㏀

2000㏁

1㏁

5.0%rdg ±8dgt

250V

4㏁

1㏀

3.5%rdg ±8dgt

0.01㏁~2000㏁

160㎃ Max

40㏁

10㏀

400㏁

100㏀

2000㏁

1㏁

5.0%rdg ±8dgt

500V

4㏁

1㏀

3.5%rdg ±8dgt

0.01㏁~2000㏁

160㎃ Max

40㏁

10㏀

400㏁

100㏀

2000㏁

1㏁

5.0%rdg ±8dgt

AC V
(Auto Range)

레인지

분해능

정밀도

입력임피던스

최대입력

300V

1V

±2.5%rdg ±5dgt
(50/60㎐)

10㏁

600V

600V

1V

±2.5%rdg ±5dgt
(50/60㎐)

10㏁

600V

저항
도통체크

레인지

분해능

정밀도

도통부저음

입력보호

400Ω

0.1Ω

2Ω±8dgt

약 40Ω 이하

AC 250V rms
