절연저항계 2401
● 절연저항 측정기능 : 2000㏁/Max
● Data 저장기능 : 최대 10개 ● 도통체크
● AC V 측정기능 : 600V/Max ● 저항측정기능
● 고압발생 알람 LED 표시 ● Auto Range
● 전지절약 자동전원 Off

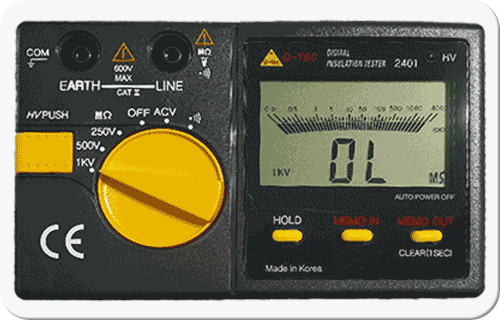

각부의 명칭 및 기능
액정표시부
① 액정표시부
3¾ LCD Display/40 Segment Bar Graph
② Function 스위치
측정하고자 하는 기능을 선택
③ Meas 스위치(고압발생)
절연저항 측정시 한번 누를 때마다 고압발생과 중지를 반복하며,
고압이 발생될 때에는 ⑥고압발생 LED와 액정표시부의
를 표시
하며 고압발생은 3분 후 자동으로 Off
④ Line ⑤ Earth 단자
절연저항, AC전압, 도통체크 시 프루브 접속단자
⑥ 고압발생 표시 LED
Meas 스위치를 누르면 Line 단자로 고압을 출력하면서 고압발생
LED 점등
⑦ Data Hold 버튼
Data Hold 버튼을 한번 누를 때마다 현재 측정중인 측정값을
Holding / 해제를 반복
⑧ Memo-in 버튼
절연저항이 측정되고 있을 때 한번 누를 때마다 Memory 에
1~9,0까지 10개의 Data 가 순차적으로 저장됨
⑨ Memo-out/Clear 버튼
저장된 Data를 출력하거나 삭제할 때 사용하며, 짧게 한번 누를
때마다 마지막 저장된 Data부터 차례로 표시하고 1초 이상 길게
누르면 저장된 Data는 전부 삭제됨

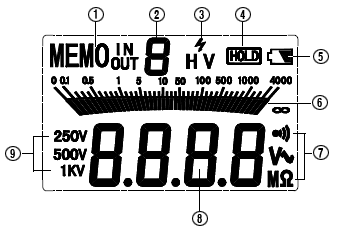

액정 표시부
① "Memo-in" : 측정값이 저장됨을 표시
"Memo-out : 측정값이 출력됨을 표시
② 측정값이 저장되거나 출력될 때 저장된 순번을 표시
(최대 10개 까지 저장)
③ 절연저항 측정시 고압이 발생하고 있음을 표시
④ Data가 Holding 되고 있음을 표시
⑤ 배터리 부족알림 표시
⑥ 측정값을 표시하는 Bar graph
⑦ 선택된 기능(도통, ACV, ㏁,) 표시
⑧ 측정값 표시
⑨ Range 표시(고압발생 전압)
제 품 사 양
|
● 측정방식 |
비교축차적분방식 |
|
● 측정기능 |
절연저항(㏁), ACV, 저항/도통체크 |
|
● 액정표시 |
3¾ LCD Display/40 Segment Bar Graph |
|
● 극성표시 |
자동표시("-" 부호만 점등) |
|
● 레인지 |
자동변환 |
|
● 오버레인지 표시 |
"OL" 표시 |
|
● 건전지 교환시기 |
배터리 전압이 동작전압(2.4V) 이하가 되면 |
|
● 샘플링 |
Digital 약 2 회/초, Bar Graph 약 10분 |
|
● 오토파워오프 |
버튼 조작없이 약 10분 경과하면 파워 오프 |
|
● 활선알람표시 |
고압발생 On하고 약 3분 후 자동 Off |
|
● 응답시간 |
약 2~3초 이내 |
|
● 동작 온도. 습도 |
0~40℃, 80%RH이하, 결로가 없을 것 |
|
● 보관 온도. 습도 |
-20~60℃, 70%RH이하, 결로가 없을 것 |
|
● 전원 |
DC 12V(AA 1.5V x 8 개) |
|
● 소비전력 |
35㎽(㏁ / 250V 측정 시) |
|
● 사이즈 |
(W)160 x (H)100 x (D)43(mm) |
|
● 중량 |
약700g(본체) |
|

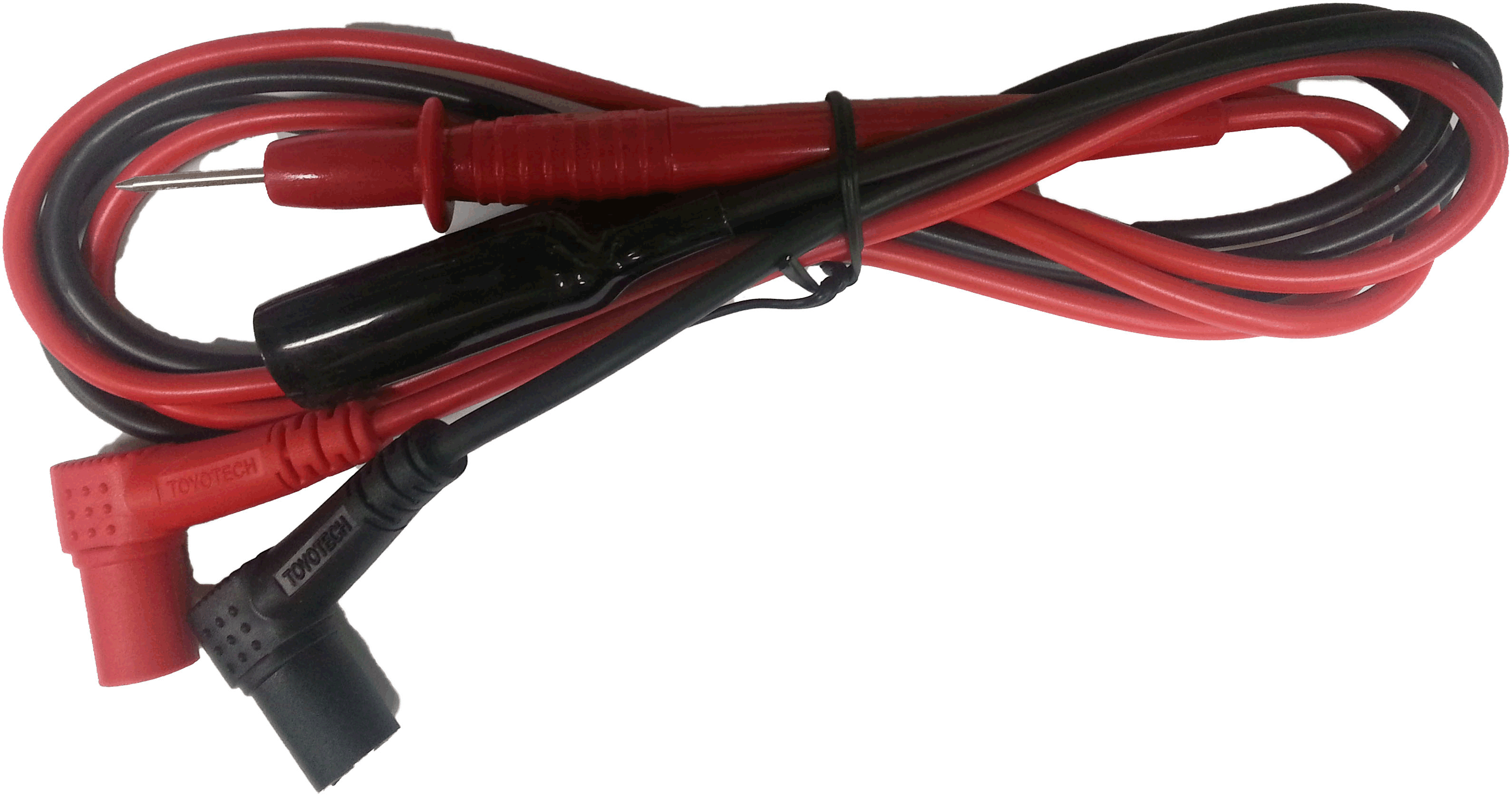

● 악세사리 |
배터리 (AA Size or R6) ------------------8 |
전 기 적 특 성
|
DC V |
레인지 |
분해능 |
정밀도 |
정밀도 보장범위 |
OutPut 쇼트전류 |
|
|
절 |
250V |
4㏁ |
1㏀ |
3.0%rdg ±8dgt |
0.01㏁~2000㏁ |
160㎃ Max |
|
40㏁ |
10㏀ |
|||||
|
400㏁ |
100㏀ |
|||||
|
2000㏁ |
1㏁ |
5.0%rdg ±8dgt |
||||
|
500V |
4㏁ |
1㏀ |
3.5%rdg ±8dgt |
0.01㏁~2000㏁ |
160㎃ Max |
|
|
40㏁ |
10㏀ |
|||||
|
400㏁ |
100㏀ |
|||||
|
2000㏁ |
1㏁ |
5.0%rdg ±8dgt |
||||
|
1㎸ |
4㏁ |
1㏀ |
3.5%rdg ±8dgt |
0.01㏁~2000㏁ |
160㎃ Max |
|
|
40㏁ |
10㏀ |
|||||
|
400㏁ |
100㏀ |
|||||
|
2000㏁ |
1㏁ |
5.0%rdg ±8dgt |
||||
|
AC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
최대입력 |
|
|
300V |
1V |
±2.5%rdg ±5dgt |
10㏁ |
600V |
||
|
600V |
1V |
±2.5%rdg ±5dgt |
10㏁ |
600V |
||
|
저항 |
레인지 |
분해능 |
정밀도 |
도통부저음 |
입력보호 |
|
|
400Ω |
0.1Ω |
2Ω±8dgt |
약 40Ω 이하 |
AC 250V rms |
||
