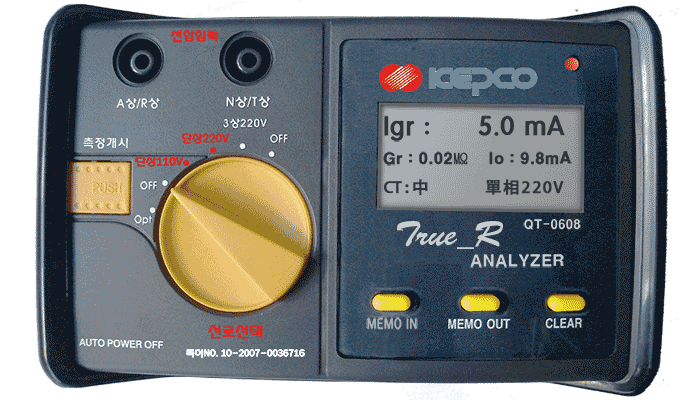

누설전류계           QT-0608

 ● 누설전류 백터합(Io), 위상각(θ), 저항성 누설전류(Igr), 용량성
     누설전류(Igc), 및 절연저항(㏁)을 Digital 표시

 ● 전원을 차단하지 않고 활선상태에서 누설전류와 절연저항을 측정
 ● 매우 편리하고 정확한 누전을 검출하므로 누전으로 인한 감전사고
     또는 화재사고를 예방

 ● 백터이론에 의해 저항성 누설전류(Igr)와 용량성 누설전류(Igc)
     값을 검출 및 분석하여 Digital표시

 ● 최대9개의 Data를 저항할 수 있는 내부메모리
 ● 특허등록
     특허 제10-0876651호(2008.12.23):전압 위상각 비교방식 채택
     저압부문의 활선상태에서 Igr(저항성 유효 누전전류), Igr(용량성
     무효 누설전류), Io(백터합)를 측정
→활선절연저항(㏁)산출

 ● 인증획득 : CE, EN61326-1(CISPR Ⅱ, Class A)



















제  품  사  양

   ● 측정가능 전로

  단상2선식 AC110V~220V 및 3상 3선식 AC220V(델타 )
   ●
내부 사용 전원

DC6V (1.5V AA SIZE x 4개)
   ● 절연내전압
       전압입력단자 - 케이스간 AC1.5㎸rms(50/60㎐) 1분간

  ● 내부메모리
       최대 9개 Data 저장
   ● 사이즈 [ 160/W x 100/H x 43/D (mm)]
   ● 무게 [Approx 560g ]
   ●
악세사리

배터리(AA/1.5V) --------------------------------- 4
       사용설명서 --------------------------------------- 1
       휴대용 케이스 ------------------------------------ 1
       테스트 프로브 ------------------------------------1Set

전  기  적  특  성





















  23℃ ±5℃, 80%RH 이하. 결로가 없을 것

측정범위

사용 주파수 50/60㎐, 누설전류 0~300.0㎃

단상 100V / 200V

Io

0~300.0㎃

±2%rdg ±3dgt

Igr

0~300.0㎃

±3%rdg ±1.5㎃

△3상 200V~220V

Io

0~300.0㎃

±2%rdg ±3dgt

Igr

0~300.0㎃

±3%rdg ±1.5㎃

기타

  절연저항 0~10㏁

   위상각 θ, ACV Igc 표시
