클램프 일체형 Igr 누전분석기         QT-0901

누전 분석기의 용도

저압부문의 활선상태에서 Igr(저항성 유효 누전전류), Igc (용량성 무효 누설전류), Io(백터합)를 측정 → 활선절연저항(㏁)산출
● 특허등록 : 특허 제10-0876651호(2008.12.23) : 전압위상각 비교방식 채택 ● 인증획득 : CE, EN61326-1(CISPR Ⅱ, Class A)



 1. 누전분석 용도
    ● 전기 수용가에 대한 사용 전/사용 중 누전점검
    ● 지하 공사장 전원선의 평상시 누전점검
    ● 농가, 축사, 비닐하우스, 수족관등 누전 전류 성분측정
    ● 누전 차단기 오동작 원인 분석
    ● 누전 차단기가 설치되지 않은 MCCB의 누전전류 측정
    ● 동파 방지용 열선의 누전 여부 파악
    ● 전원 공급기의 평상시 용량성 누설전류의 변화 추적
    ● 가로등의 평상시 저항성 누전전류 및 용량성 누설전류
        성분 분리측정
    ● 네온사인, 광고조명 등 누전전류 성분 측정
    ● 노래방기기/전자악기 등 사용 중 누전검사
    ● 전기온돌 판넬의 누전검사

 2. 활선 절연저항 측정의 용도
    ● 전력 제어장비의 활선 절연저항을 측정하여 서지, 임펄스
        등의 피해 사전 예방
    ● 전동장비, 공구 등의 누전검사
    ● 서지 보호기의 활선 절연저항 측정
    ● 전기장치, 장비등의 가동중에 누전분석 및 절연저항 측정
 3. 기술의 특징
    ● 절연 저항값의 이론적인 계산값과 실제 측정값이 일치
    ● 고조파 지역에서도 정확하게 측정됨
    ● 용량성 누설 전류도 정확하게 측정됨(Igc)

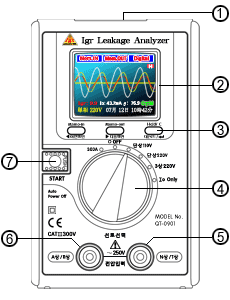

각부의 명칭 및 기능



Card & C/T센서 Jack 삽입구
(본체상면)




  ①
Card & C/T센서 Jack 삽입구(본체상면)
       ⑧ SD Memory card삽입구 측정 데이터를 저장 하기 위한
           메모리 카드 삽입구
       ⑨ C/T Sensor jack
           누설전류 측정시 C/T센서 접속구
    ② 선로 선택 스위치

② 표시부 : TFT Graphic display
      Igr(누전전류), Io(백터합), Gr(절연저항)을 디지털 수치 및
      그래픽으로 표시

  ③ 조작버튼 :
     ● Memo-in/이전화면
         버튼을 누르면 측정한 데이터 값을 내부 메모리에 저장
         하거나 이전 화면으로 전환

     ● Memo-out/다음화면
         버튼을 누르면 내부 메모리에 저장된 데이터를
  화면에
         표시 하거나 다음 화면으로 이동

     ● Hold/ C / 다운로드
         데이터홀더 다운로드/리턴 기능 스위치 이며, 버튼을
        1초 이상 길게 누르면 저장된 데이터 삭제

  ④ 선로선택 스위치:
      선로선택스위치의 노브를 돌려서 측정코자 하는 선로
      를 선택
     ● 측정가능 선로
        *단상2선식 AC110V및AC220V
        *3상 델타 3선식의 AC220V

* Io only 및 일반전류 300A
  ⑤ N/T상 전압 입력단자:
      N/T상 전압입력 케이블의 플러그를 접속하는 단자로서 N상
      또는 T상의 전압을 입력
     ● 주의 : 입력되는 전압과 C/T삽입 전류는 항상 같은 선상에

 있을 것
  ⑥ A/R상 전압 입력단자:
      A/R상 전압입력 케이블의 플러그를 접속하는 단자로서 A상
      또는 R상의 전압을 입력합니다
     ● 주의 : 입력되는 전압과 C/T삽입 전류는 항상 같은 선상에
                 있을 것
  ⑦ Start 버튼:
      측정하고자 하는 선로를 선택한 다음 버튼을 누르면 측정을
      하기 위한 모드로 전환되며, 측정준비 화면을 표시

화 면 상 태









디지털화면                 그래픽화면                  전체화면




전  기  적  특  성












[Note] 본 Igr 누전측정기는 단상 AC 110V / AC220V, 삼상 AC220V(델타)상에서
발생되는 누전전류를
측정할 있으며, 일반전류 300A 까지 측정가능

측정범위

사용주파수 50/60㎐, 교류 전류 0.0~2000㎃(Io)

단상 100V/200V

Io

0~300.0㎃

±2.0%rdg ±3dgt

Igr

0~300.0㎃

±3.0%rdg ±1.5dgt

Io

301~2000㎃

±5.0%rdg ±5dgt

Igr

301~2000㎃

±5.0%rdg ±5dgt

△3상 200V~220V

Io

0~300.0㎃

±2.0%rdg ±3dgt

Igr

0~300.0㎃

±3.0%rdg ±5dgt

Io

301~2000㎃

±5.0%rdg ±5dgt

Igr

301~2000㎃

±5.0%rdg ±5dgt

Io Only

Io

0~2000㎃

±3.0%rdg ±3dgt

일반전류(I)

I

0~300A

±3.0%rdg ±5dgt

사용 온/습도 범위

  0~40℃, 80% RH 이하 (결로가 없을 경우)

사용고도

  1000m 이하의 지상, 빌딩, 사무실 등의 실내 및 현장

C/T 내경

  중 40mmØ(기본),   대68mmØ(옵션)

출력화면

  Color TFT 디스플레이

측정가능 전로

  단상 2선식(단상 AC110V~220V) 3상3선식AC220V(델타)

내부사용 전원

   전지 1.5V(AA Size) x 3개

절연 내전압

  전압 입력단자 - 케이스 간 AC1.5㎸ rms (50/60㎐)/1분간

소비전력

   약 0.5W

Dimension(㎜)

  165(W) x 125(H) x 115(D)

본체중량

  약 460 g

구성품

 본체, 사용설명서, C/T센서, 전압입력 Cable, 전용보관케이스

내부메모리

 최대 9 개 Data

외부메모리

 SD Card(옵션)

제 품 사 양

누설전류 백터합(Io), 위상각(θ), 저항성 누전전류(Igr), 용량성 누설
    전류(Igc) 및 절연저항(㏁)의 측정전압을 Digital 및 그래픽  표시

전원을 차단하지 않고 활
선상태에서 누설전류 와 절연상태를 측정
합성된 누설전류 Io로부터 벡터이론에 의해 실제 위험한 저항성
     누설전류를 Igr과, 선로상태에서 자연존재하는 용량성 누설전류
      Igc를 분리 표시하는 True R 누설전류계를 구현하여 실제 누전에
     의한 사고를 미연에 방지

최대 9개의 Data를 저장할 수 있는 내부 메모리
대용량 Data 저장용 SD 메모리 카드 및 엑셀프로그램과 호환
TFT 컬러 & 터치화면
Patent / PCT No. 10-2008-0876651 / 4159590
