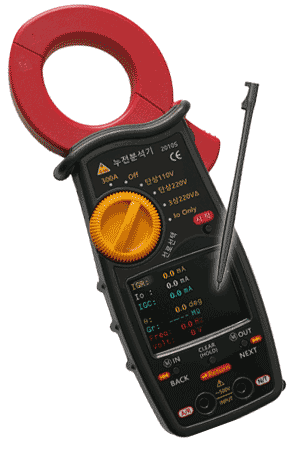

클램프 일체형 누전분석기           2010

저압부문의 활선상태에서 Igr(저항성 유효 누전전류), Igc (용량성 무효 누설전류), Io(백터합)를 측정 → 활선절연저항(㏁)산출
● 특허등록 : 특허 제10-0876651호(2008.12.23) : 전압위상각 비교방식 채택 ● 인증획득 : CE, EN61326-1(CISPR Ⅱ, Class A)

누전 분석기의 용도



 1. 누전분석 용도
    ● 전기 수용가에 대한 사용 전/사용 중 누전점검
    ● 지하 공사장 전원선의 평상시 누전점검
    ● 농가, 축사, 비닐하우스, 수족관등 누전 전류 성분측정
    ● 누전 차단기 오동작 원인 분석
    ● 누전 차단기가 설치되지 않은 MCCB의 누전전류 측정
    ● 동파 방지용 열선의 누전 여부 파악
    ● 전원 공급기의 평상시 용량성 누설전류의 변화 추적
    ● 가로등의 평상시 저항성 누전전류 및 용량성 누설전류
        성분 분리측정
    ● 네온사인, 광고조명 등 누전전류 성분 측정
    ● 노래방기기/전자악기 등 사용 중 누전검사
    ● 전기온돌 판넬의 누전검사


 2. 활선 절연저항 측정의 용도
    ● 전력 제어장비의 활선 절연저항을 측정하여 서지, 임펄스
        등의 피해 사전 예방
    ● 전동장비, 공구 등의 누전검사
    ● 서지 보호기의 활선 절연저항 측정
    ● 전기장치, 장비등의 가동중에 누전분석 및 절연저항 측정

 3. 기술의 특징
    ● 절연 저항값의 이론적인 계산값과 실제 측정값이 일치
    ● 고조파 지역에서도 정확하게 측정됨
    ● 용량성 누설 전류도 정확하게 측정됨(Igc)

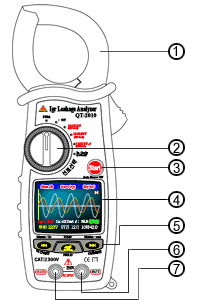

각부의 명칭 및 기능



① C/T 센서(클램프)
      전류를 측정하기 위한 Current Trans
    ② 선로 선택 스위치
      ● 일반전류 300A
      ● 단상 2선식 AC110V
      ● 단상 2선식 AC220V
      ● 3상 델타 3선식의 AC220V

      ● Io Only

  ③ Start 버튼
      선로를 선택한 다음 Start 버튼을 누르면 측정 모드로 전환
      되며, 측정준비 화면을 표시
  ④ 표시부 [ TFT Graphic display ]
      누전전류(Igr), Io(백터 합), 절연저항(Gr)을 디지털 수치 및
      그래픽으로 표시
  ⑤ 조작 버튼
      ● Memo-In/이전화면
          1. 측정한 데이터값을 내부 메모리에 저장.
          2. 이전화면으로 전환

      ● Memo-Out/다음화면
          1. 내부 메모리에 저장된 데이터를 화면에 표시
          2. 다음화면으로 전환
      ●
Hold / C /
          1. Data Hold
          2. Return
          3. 버튼을 1초 이상 길게 누름 : Data Clear
  ⑥ N/T 상 전압 입력단자

      N상 또는 T상의 전압을 입력
  ⑦ A/R 상 전압 입력단자
      A상 또는 R상의 전압을 입력

화 면 상 태









디지털화면                 그래픽화면                  전체화면



전  기  적  특  성












측정범위

사용주파수 50/60㎐, 교류 전류 0.0~2000㎃(Io)

단상 100V/200V

Io

0~300.0㎃

±2.0%rdg ±3dgt

Igr

0~300.0㎃

±3.0%rdg ±5dgt

Io

301~2000㎃

±5.0%rdg ±5dgt

Igr

301~2000㎃

±5.0%rdg ±5dgt

△3상 200V~220V

Io

0~300.0㎃

±2.0%rdg ±3dgt

Igr

0~300.0㎃

±3.0%rdg ±5dgt

Io

301~2000㎃

±5.0%rdg ±5dgt

Igr

301~2000㎃

±5.0%rdg ±5dgt

Io Only

Io

0~2000㎃

±3.0%rdg ±3dgt

일반전류(I)

I

0~300A

±3.0%rdg ±5dgt

사용 온/습도 범위

  0~40℃, 80% RH 이하 (결로가 없을 경우)

사용고도

  1000m 이하의 지상, 빌딩, 사무실 등의 실내 및 현장

C/T 내경

  중 40mmØ(기본),   대68mmØ(옵션)

출력화면

  Color TFT 디스플레이

측정가능 전로

  단상 2선식(단상 AC110V~220V) 3상3선식AC220V(델타)

내부사용 전원

   전지 1.5V(AA Size) x 3개

절연 내전압

  전압 입력단자 - 케이스 간 AC1.5㎸ rms (50/60㎐)/1분간

소비전력

   약 0.5W

Dimension(㎜)

  70(W) x 207(H) x 32.8(D)

본체중량

  약 460 g

구성품

 본체, 사용설명서, C/T센서, 전압입력 Cable, 전용보관케이스

내부메모리

 최대 9 개 Data

제 품 사 양

● 누설전류 백터합(Io), 위상각(θ), 저항성 누전전류(Igr),
     용량성 누설전류(Igc) 및 절연저항(㏁)의 측정전압을 Digital 및
     그래픽 표시
합성된 누설전류 Io로부터 벡터이론에 의해 실제 위험한 저항성
     누설전류를 Igr과, 선로상태에서 자연존재하는 용량성 누설전류
      Igc를 분리 표시하는 True R 누설전류계를 구현하여 실제 누전에
     의한 사고를 미연에 방지

최대 9개의 Data를 저장할 수 있는 내부 메모리
대용량 Data 저장용 SD 메모리 카드 및 엑셀프로그램과 호환
TFT 컬러 & 터치화면
Patent / PCT No. 10-2008-0876651 / 4159590
