누 설 전 류 계           310  /  320

무정전 상태에서 전로 및 부하설비 확인





유효누설전류 측정을 통한 점검방법의 패러다임 전환





유효누설전류 측정을 통한 전로의 정확한 상태 측정

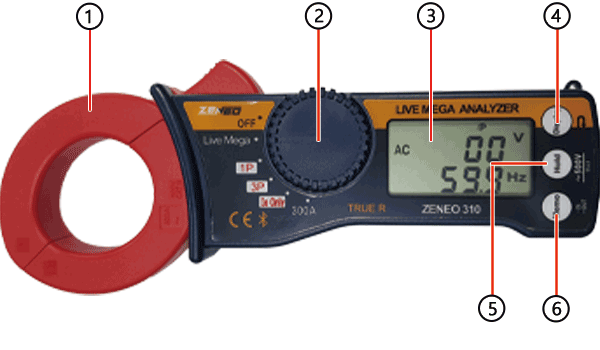

각부의 명칭 및 기능



① C/T 센서(클램프)
      전류를 측정하기 위한 Current Trans
    ② 선로 선택 스위치
      선로 선택 스위치를 조작하여 측정선로 선택
       ● 측정가능 선로
          ◇ 활선 절연저항 측정모드
          ◇ 단상 IGR

          ◇ 삼당 IGR

          ◇ Io Only

          ◇ 300A

  ③ 표시부 : 측정 값 표시부
  ④ 화면전환 버튼
      ● 짧게누름 : 다음화면으로 전환
      ● 길게누름 : Bluetooth 통신을 On/Off
  ⑤ Hold 버튼

● 짧게누름 : 현재 측정 값을 표시고정

     ● 길게누름 : Holding 된 최대 값이 활성화됨
  ⑥ 메모버튼

● 짧게누름 : 현재 측정 값을 최대 100개 까지 저장

     ● 길게누름 : 메모 출력화면으로 전환

    (1) Hold 표시                     (2) 비 접촉 측정 모드표시
    (3) Live Mega(활선절연저항) (4) IGO 측정표시
    (5) AC전압 측정표시            (6) 메모 In/Out 표시
    (7) IGR 측정표시                 (8) 위상각 표시
    (9) 단상 IGR 측정모드 표시    (10) 삼상 IGR 측정모드 표시
    (11) Bluetooth 통신표시       (12) Low Batteyr 표시
    (13) 전압 측정 단위              (14) 절연항 측정단위
    (15) 전류 측정 단위              (16) 위상각 측정 단위
    (17) 주파수 측정 단위           (18) 전류 측정 단위
    (19) 측정값 표시

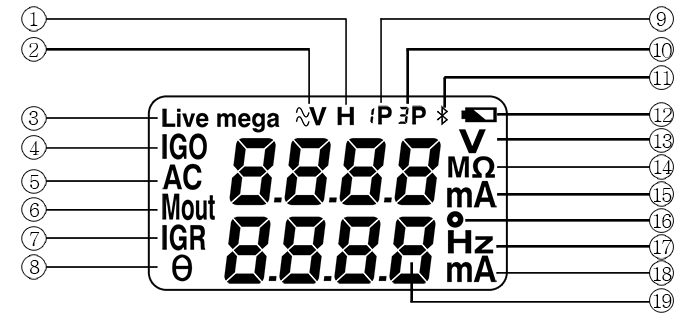

화면 표시부의 기호 및 간단한 설명









전  기  적  특  성












측정범위

사용주파수 50/60㎐, 교류 전류 0.0~2000㎃(Io)

단상비접촉 Live Mega
(단,위상이 0°,220V일때 기준)

0.015~22.00㏁

±10%rdg ±5dgt

Igr

0.01~15.00㎃

±10%rdg ±5dgt

단상 Igr (1P)

MEGA

0.001~22.00㏁

±2.0%rdg ±5dgt

Io

0.00~2000㎃

±2.0%rdg ±5dgt

Igr

0.00~2000㎃

±2.0%rdg ±5dgt

ACV

0.0~500.0V

±1.3%rdg ±3dgt

주파수

20~120㎐

±1.3%rdg ±3dgt

삼상 Igr (3P)

MEGA

0.001~22.00㏁

±2.0%rdg ±5dgt

Io

0.00~2000㎃

±2.0%rdg ±5dgt

Igr

0.00~2000㎃

±2.0%rdg ±5dgt

ACV

0.0~500.0V

±1.3%rdg ±3dgt

주파수

20~120㎐

±1.3%rdg ±3dgt

Igo Only

0.00~2000㎃

±2.0%rdg ±5dgt

부하전류

0.000~300.0A

±2.0%rdg ±5dgt

부가기능

 단상 220V 비접촉 Igr 측정가능, 비접촉모드 V
 마크를 표시 (320모델만 가능)

사용 온/습도 범위

  0~40℃, 80% RH 이하 (결로가 없을 경우)

통신

 블루투스(Android APP. 제공)

C/T 내경

  중40㎜Ø(기본)

출력화면

 LCD 디스플레이

측정가능 전로

 단상 2선식, 3상 3선식 AC380V (델타)

내부사용 전원

 전지 1.5V(AAA Size) x 2개

절연 내전압

 전압 입력단자 - 케이스 간
 AC1.5㎸ rms (50/60㎐)/1분간

소비전력

 약 0.2W

Dimension(㎜)

 80(W) x 215(H) x 32.8(D)

본체중량

 약 290 g

구성품

 본체, 사용설명서, 전압측정 Probe, 배터리,
 하드케이스

내부메모리

 최대 100개 Dagta
