누설전류계           QT-9000

● AC누설전류(AC40㎃, 400㎃)
● AC/DC전압, AC전류     ●도통체크
● REL(AC40㎃에서 Zero Adj기능)
● Data Hold  ● Range Hold
  ● Auto Power Off

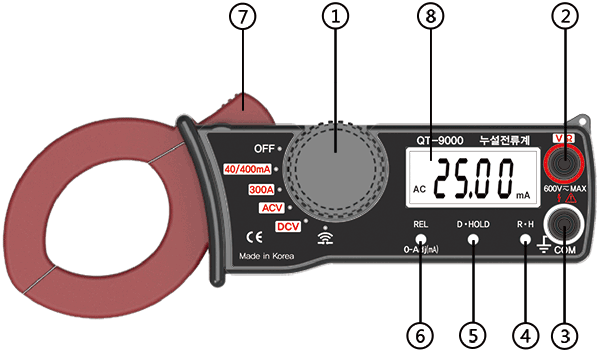

각부의 명칭 및 기능

  ① 기능 스위치
      AC 누설전류, AC전류, AC전압, DC전압, 도통체크 선택전환
  ② 입력단자

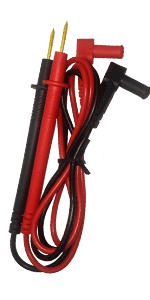

      (+) 입력단자, 부속품의 적색 테스트 리드를 접속
  ③ COM 단자
     (-) 공통(Common) 입력 단자, 부속품의 흑색 테스트 리드를 접속
  ④ R.H (Range Hold)
     R.H 버튼을 누르면 표시부의 "Auto" 심볼이 사라지면서 레인지
     홀드 모드로 전환되어 레인지가 고정되며, Auto Range 때보다
     읽는 속도가 빨라짐. 이후 버틀을 누를 때마다 레인지가 변경되며
     1초이상 길게 누르면 Auto Range로 복귀함.
  ⑤ D.Hold (Data Hold)
      Data Hold 버튼을 누르면 표시부의 "HOLD"가 표시되면서, 현
      재의 측정값이 고정되며 다시 한 번 누르면 Hold 해제.
  ⑥ REL (Relative)
      누설전류(AC ㎃) 측정시 0-Adjustment를 위한 기능으로서,
      버튼을 누르면 표시부에 "△" 마크가 표시 되면서 현재의
      표시 값을 기억하여, 다음 측정 시에 기억된 값을 뺀 값을
      표시함으로서 플로팅 전압을 제외시키는 기능
  ⑦ 코어 개폐 레바
      누설전류 및 AC 전류 측정 시 코어를 개폐 시키기 위한 레버
  ⑧ 표시부
      측정 값을 표시하는 4100카운트 액정화면

제  품  사  양

전  기  적  특  성
