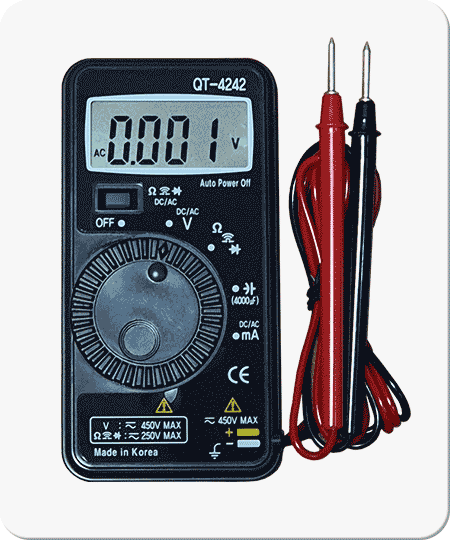

포 켓 테 스 타 QT-4242
● AC/DC 전류 측정기능 ㎃, 10A
● 4000카운트 ● AC/DC 0 ~ 600V
● 다이오드, 주파수, 캐패시턴스 측정기능
● 도통체크시 부저음 ● Auto Power Off
● 자동/수동 Range 설정 ● Range 홀드
● 자동 극성표시 및 배터리 부족 표시
● 충격 보호용 홀스타
각부의 명칭 및 기능
① Function 스위치
DC/AC V, DC/AC 전류(㎃), 저항 / 도통 / 다이오드 체크,
콘덴서, 전원 On/Off 기능 선택 스위치
② 액정표시부
3¾ Digit 액정 표시, 최대 유효표시 4000
③
, DC/AC 선택 버튼
저항 / 다이오드 테스트 / 도통체크 및 전류 측정시 DC/AC
선택 스위치
④ 테스트 봉
테스트 리드 흑색(-), 적색(+)
제 품 사 양
● 동작방식 [ 2중 적분방식 ]
● 측정기능 [ DC/AC V, DC/AC 전류(㎃), 저항/도통/다이오드 체크,
콘덴서, ]
● 액정표시 [ 3¾ Digit 액정 표시, 최대 유효표시 4000 ]
● 극성표시 [ 자동표시("-" 부호만 점등) ]
● 레인지 [ 자동변환 ]
● 오버레인지 표시 [ "OL" 표시 ]
● 건전지 교환시기 표시 [ 배터리 전압이 동작전압 이하가 되면
"
" 마크를 점등 ]
● 샘플링 [ 2회/초 ]
● 오토파워 오프 [ 버튼 조작없이 약 10분 경과하면 파워 오프 ]
● 동작 온도. 습도 [ 0~40℃, 80%RH이하, 결로가 없을 것 ]
● 보관 온도. 습도 [ -20~60℃, 70%RH이하, 결로가 없을 것 ]
● 전원 [ 3V 버튼전지 LR44 x 2개 ]
● 소비전력 [ 3㎽ /Typ ]
● 사이즈 [ 55/W x 109/H x 11/D (mm)]
● 무게 [Approx 110g ]
● 악세사리
배터리(LR44/1.5V) ------------------------------ 2
사용설명서 --------------------------------------- 1
수첩 케이스 -------------------------------------- 1
전 기 적 특 성
|
DC/AC ㎃ |
레인지 |
분해능 |
정밀도 |
Max. Input Current |
|
|
40.00㎃ |
10㎂ |
±2.0 rdg ±4dgt |
0.5A |
||
|
400.0㎃ |
100㎂ |
||||
|
DC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
최대입력 |
|
4.000V |
1㎷ |
±1.3 rdg ±2dgt |
약11㏁ |
450VDC 최대입력 |
|
|
40.00V |
10㎷ |
10㏁ |
|||
|
400.0V |
100㎷ |
||||
|
450V |
1V |
±2.0 rdg ±2dgt |
|||
|
AC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
|
|
4.000V |
1㎷ |
±2.3% rdg ±2dgt |
약11㏁ |
||
|
40.00V |
10㎷ |
10㏁ |
|||
|
400.0V |
100㎷ |
||||
|
450V |
1V |
||||
|
오옴 |
레인지 |
분해능 |
정밀도 |
테스트전류 |
입력보호 |
|
400.0Ω |
100mΩ |
±2.0% rdg ±4dgt |
〈0.7㎃ |
250V rms |
|
|
4.000㏀ |
1Ω |
±2.0% rdg ±2dgt |
〈0.13㎃ |
||
|
40.00㏀ |
10Ω |
〈13㎂ |
|||
|
400.0㏀ |
100Ω |
〈1.3㎂ |
|||
|
4.000㏁ |
1㏀ |
±3.0% rdg ±2dgt |
〈0.13㎂ |
||
|
40.00㏁ |
10㏀ |
||||
|
Capacitance |
레인지 |
분해능 |
정밀도 |
최대입력 |
|
|
4㎋ |
10㎊ |
±3.0%+0.2㎋ |
230V |
||
|
40㎋ |
±3.0%+5㎋ |
||||
|
400㎋ |
0.1㎋ |
||||
|
4㎌ |
1㎋ |
||||
|
40㎌ |
10㎋ |
±3.0%+5㎌ |
|||
|
400㎌ |
0.1㎌ |
±5.0%+5㎌ |
|||
|
4000㎌ |
1㎌ |
||||
|
다이오드 |
레인지 |
분해능 |
정밀도 |
Test current |
최대입력 |
|
0~4.00V |
10㎷ |
±6% rdg ±10dgt |
〈0.7㎃ |
DC/AC |
|
|
도통체크 |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
입력보호 |
|
400.0Ω |
100mΩ |
Less then 25Ω |
〈0.7㎃ |
DC/AC |
|
)
