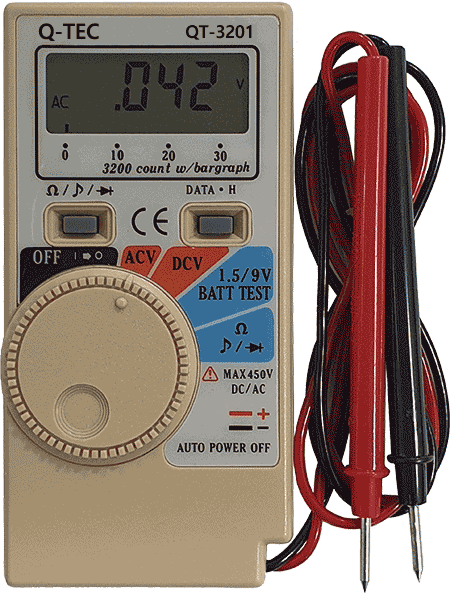

포 켓 테 스 타 QT-3201
● AC/DC 0~450V Max.
● Bar Graph 32 Segment
● 배터리 체크(1.5V 버튼전지, 9V 전지)
● 도통 체크 시 부저음 ● Auto Power Off 기능
● 다이오드 체크 ● Auto range
● 충격보호용 수첩케이스

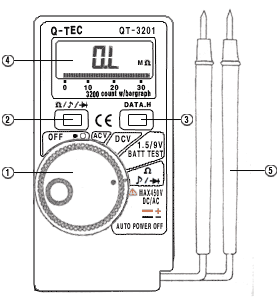

각부의 명칭 및 기능
① Function 스위치
전원 On/Off, DCV, ACV, Batt. test, 저항/도통/다이오드 체크
③ Ω / ♪ /
선택 스위치
저항, 도통체크, 다이오드 테스트 선택 스위치
③ Data Hold 스위치
한번 누르면 측정값을 화면에 고정, 한번 더 누르면 Hold 해제
④ 액정 Display
3200 카운트 Digit, 32-Segment Bar Graph
⑤ 테스트 봉
테스트 리드 흑색(-), 적색(+)
제 품 사 양
● 동작방식 [ 2중 적분방식 ]
● 측정기능 [ DC/AC 전압, 저항측정, 배터리체크, 다이오드 체크,
도통체크 ]
● 액정표시 [ 3½ Digit 액정표시, 최대 유효표시 3200
32 Segment Bar Graph ]
● 극성표시 [ 자동표시("-" 부호만 점등) ]
● 레인지 [ 자동변환 ]
● 오버레인지 표시 [ "OL" 표시 ]
● 건전지 교환시기 표시 [ 배터리 전압이 동작전압 이하가 되면
"
" 마크를 점등 ]
● 샘플링 [ 2회/초 ]
● 오토파워 오프 [ 버튼 조작없이 약 10분 경과하면 파워 오프 ]
● 동작 온도. 습도 [ 0~40℃, 80%RH이하, 결로가 없을 것 ]
● 보관 온도. 습도 [ -20~60℃, 70%RH이하, 결로가 없을 것 ]
● 전원 [ 3V 버튼전지 LR44 x 2개 ]
● 소비전력 [ 4㎽ /Typ ]
● 사이즈 [ 54/W x 108/H x 12/D (mm)]
● 무게 [Approx 110g ]
● 악세사리
배터리(LR44/1.5V) ------------------------------ 2
사용설명서 --------------------------------------- 1
수첩 케이스 -------------------------------------- 1
전 기 적 특 성
|
DC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
최대입력 |
|
300㎷ |
100㎶ |
±1.3% rdg ±2dgt |
〉1000㏁ |
550V DC |
|
|
3V |
1㎷ |
±0.7% rdg ±2dgt |
약11㏁ |
||
|
30V |
10㎷ |
±1.3 rdg ±2dgt |
10㏁ |
||
|
300V |
100㎷ |
||||
|
500V |
1V |
||||
|
AC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
550V AC rms |
|
3V |
1㎷ |
±2.3% rdg ±5dgt |
약11㏁ |
||
|
30V |
10㎷ |
10㏁ |
|||
|
300V |
100㎷ |
||||
|
500V |
1V |
||||
|
오옴 |
레인지 |
분해능 |
정밀도 |
테스트전류 |
입력보호 |
|
300Ω |
100mΩ |
±2.0% rdg ±4dgt |
〈0.7㎃ |
250V DC |
|
|
3㏀ |
1Ω |
±2.0% rdg ±2dgt |
〈0.13㎃ |
||
|
30㏀ |
10Ω |
〈13㎂ |
|||
|
300㏀ |
100Ω |
〈1.3㎂ |
|||
|
3㏁ |
1㏀ |
±6.0% rdg ±2dgt |
〈0.13㎂ |
||
|
30㏁ |
10㏀ |
±10% rdg ±5dgt |
|||
|
도통체크 |
레인지 |
분해능 |
정밀도 |
측정전류 |
입력보호 |
|
300Ω |
100mΩ |
Less then 20Ω |
〈0.7㎃ |
250V rms |
|
|
|
레인지 |
분해능 |
정밀도 |
측정전류 |
|
|
0~2.000V |
1㎷ |
±10% rdg ±2dgt |
약 0.6㎃(Vf 0.6V) |
||
|
1.5V 배터리 |
레인지 |
분해능 |
정밀도 |
측정전류 |
|
|
0~2.000V |
1㎷ |
±3% rdg ±2dgt |
약 1.25㎃ |
||
