멀 티 메 타 QT-3204
● 다이오드 측정

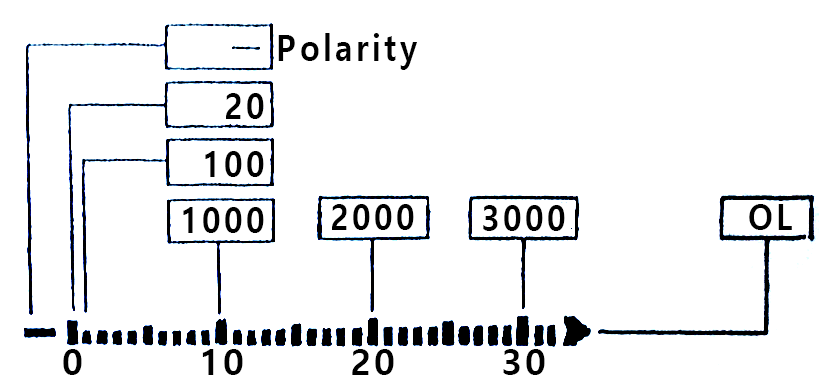

● 32 Segment 바-그래프 표시
● DC/AC V, DC/AC A,
, 배터리 측정
● 도통체크 부저음 ● Auto Power Off
● 자동 극성표시 및 배터리 부족 표시
● Auto Range

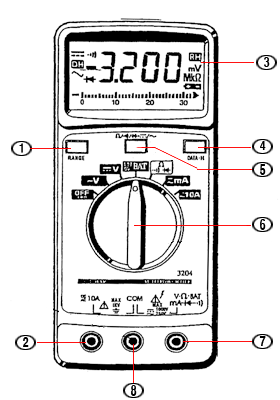

각부의 명칭 및 기능
① RANGE 버튼
버튼을 눌러서 레인지를 수동으로 선택할 수 있으며, 선택된
레인지에서만 측정 됨
② 10A 전류 입력 터미널
10A 전류 측정 시 적색 테스트 리드 접속
③ 액정표시부
3½ 디지트 액정표시, 최대 유효표시 3200카운트
3200 Segment 바-그래프
④ Data Hold 버튼
한번 누르면 측정값을 화면에 고정. 다시한번 누르면 고정 해제
⑤ Shift 버튼
전압/전류 측정시 DC/AC 모드선택, 측정시
→
→
선택
⑥ 로터리 스위치(Function Switch)
전원 On/Off, 전압,
, ㎃,10A, 배터리 체크 선택 스위치
⑦ (+)입력 터미널
측정 시 적색(+) 테스트 리드 접속
⑧ Common(공통) 터미널
측정 시 흑색(-) 테스트 리드 접속
제 품 사 양
● 동작방식 [ 2중 적분방식 ]
● 측정기능 [ DC/AC V, DC/AC A, , 배터리 체크 ]
● 액정표시 [ 3.5 Digit 액정, 최대 유효표시 3200 ]
[ 32 Segment 바-그래프 ]
● 극성표시 [ 자동표시("-" 부호만 점등) ]
● 레인지 [ 자동변환 ]
● 오버레인지 표시 [ "OL" 표시 ]
● 건전지 교환시기 표시 [ 배터리 전압이 동작전압 이하가 되면
"
" 마크를 점등 ]
● 샘플링 [ Digital 2회/초, Segment 12회/초 ]
● 오토파워 오프 [ 버튼 조작없이 약 10분 경과하면 파워 오프 ]
● 동작 온도. 습도 [ 0~40℃, 80%RH이하, 결로가 없을 것 ]
● 보관 온도. 습도 [ -20~60℃, 70%RH이하, 결로가 없을 것 ]
● 전원 [ 3V AA Size or R6 x 2개 ]
● 소비전력 [ 6㎽ /Typ ]
● 사이즈 [ 78/W x 160/H x 35/D (mm)]
● 무게 [Approx 236g ]
● 악세사리
배터리(AA Size or R6 x 2개) ------------------- 2
사용설명서 --------------------------------------- 1
테스트 리드 ------------------------------------- 1조
전 기 적 특 성
|
AC A |
레인지 |
분해능 |
정밀도 |
입력보호 |
|
|
300㎂ |
100㎁ |
±2.0 rdg ±5dgt |
0.5A/250V Fuse Protection |
||
|
3000㎂ |
1㎂ |
||||
|
30㎃ |
10㎂ |
||||
|
300㎃ |
100㎂ |
||||
|
10A |
10㎃ |
±3.0 rdg ±5dgt |
Unfused |
||
|
DC A |
레인지 |
분해능 |
정밀도 |
입력보호 |
|
|
30㎃ |
10㎂ |
±1.5 rdg ±2dgt |
0.5A/250V Fuse Protection |
||
|
300㎃ |
100㎂ |
||||
|
10A |
10㎃ |
±2 rdg ±2dgt |
Unfused |
||
|
DC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
최대입력 |
|
300㎷ |
100㎶ |
±1.0% rdg ±2dgt |
〉1000㏁ |
1000V DC |
|
|
3V |
1㎷ |
약11㏁ |
|||
|
30V |
10㎷ |
10㏁ |
|||
|
300V |
100㎷ |
||||
|
1000V |
1V |
||||
|
AC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
|
|
3V |
1㎷ |
±1.5% rdg ±4dgt |
약11㏁ |
||
|
30V |
10㎷ |
10㏁ |
|||
|
300V |
100㎷ |
||||
|
700V |
1V |
||||
|
오옴 |
레인지 |
분해능 |
정밀도 |
테스트전류 |
입력보호 |
|
300Ω |
100mΩ |
±1.2% rdg ±2dgt |
〈0.7㎃ |
450V rms |
|
|
3㏀ |
1Ω |
〈0.13㎃ |
|||
|
30㏀ |
10Ω |
〈13㎂ |
|||
|
300㏀ |
100Ω |
〈1.3㎂ |
|||
|
3㏁ |
1㏀ |
±2.0% rdg ±2dgt |
〈0.13㎂ |
||
|
30㏁ |
10㏀ |
±3.5% rdg ±5dgt |
|||
|
다이오드 |
레인지 |
분해능 |
정밀도 |
Test current |
최대입력 |
|
0~2.000V |
1㎷ |
±10% rdg ±2dgt |
〈0.7㎃ |
450V rms |
|
|
도통체크 |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
입력보호 |
|
300Ω |
100mΩ |
Less then 20Ω |
〈0.7㎃ |
450V rms |
|
|
Battery |
레인지 |
분해능 |
정밀도 |
테스트전류 |
입력보호 |
|
3V |
1㎷ |
1.5V Battery |
약 1.5㎃ |
450V rms |
|
|
30V |
10㎷ |
9V Battery |
약 9㎃ |
||
