멀 티 메 타 QT-104
● AC/DC 전류 측정기능 ㎃, 10A
● 4000카운트 ● AC/DC 0 ~ 600V
● 다이오드, 주파수, 캐패시턴스 측정기능
● 도통체크시 부저음 ● Auto Power Off
● 자동/수동 Range 설정 ● Range 홀드
● 자동 극성표시 및 배터리 부족 표시
● 충격 보호용 홀스타

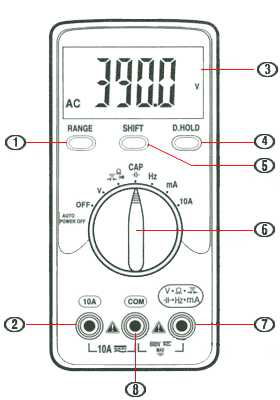

각부의 명칭 및 기능
① RANGE 버튼
버튼을 눌러서 레인지를 수동으로 선택할 수 있으며, 선택된
레인지에서만 측정 됨
② 10A 전류 입력 터미널
10A 전류 측정 시 적색 테스트 리드 접속
③ 액정표시부
3¾ 디지트 액정표시, 4100카운트
④ HOLD 버튼
한번 누르면 측정값을 화면에 고정. 다시한 번 누르면 고정해제
⑤ Shift 버튼
선택 및 전류 측정 시 측정시 DC/AC 선택버튼
⑥ 로터리 스위치(Function Switch)
전원 On/Off, 전압, V, , Cap, Hz, ㎃,10A 선택 스위치
⑦ 입력 터미널
측정 시 적색(+) 테스트 리드 접속
⑧ Common(공통) 터미널
측정 시 흑색(-) 테스트 리드 접속
제 품 사 양
● 동작방식 [ 2중 적분방식 ]
● 측정기능 [ DC/AC V, DC/AC A, 저항/도통 체크, 다이오드,
주파수, 캐패시턴스 ]
● 액정표시 [ 3¾ Digit 액정, 최대 유효표시 4000 ]
● 극성표시 [ 자동표시("-" 부호만 점등) ]
● 레인지 [ 자동변환 ]
● 오버레인지 표시 [ "OL" 표시 ]
● 건전지 교환시기 표시 [ 배터리 전압이 동작전압 이하가 되면
"
" 마크를 점등 ]
● 샘플링 [ 2회/초 ]
● 오토파워 오프 [ 버튼 조작없이 약 30분 경과하면 파워 오프 ]
● 동작 온도. 습도 [ 0~40℃, 80%RH이하, 결로가 없을 것 ]
● 보관 온도. 습도 [ -20~60℃, 70%RH이하, 결로가 없을 것 ]
● 전원 [ 3V AA Size or R6 x 2개 ]
● 소비전력 [ 6㎽ /Typ ]
● 사이즈 [ 74/W x 155/H x 33/D (mm)]
● 무게 [Approx 237g ]
● 악세사리
배터리(AA Size or R6 x 2개) ------------------- 2
사용설명서 --------------------------------------- 1
홀스타(제품 보호용 케이스) --------------------- 1
테스트 리드 ------------------------------------- 1조
전 기 적 특 성
|
AC A |
레인지 |
분해능 |
정밀도 |
입력보호 |
|
|
40㎃ |
10㎂ |
±2.0 rdg ±5dgt |
0.5A/250V Fuse Protection |
||
|
400㎃ |
100㎂ |
||||
|
10A |
10㎃ |
±3.0 rdg ±5dgt |
Unfused |
||
|
DC A |
레인지 |
분해능 |
정밀도 |
입력보호 |
|
|
40㎃ |
10㎂ |
±1.5 rdg ±2dgt |
0.5A/250V Fuse Protection |
||
|
400㎃ |
100㎂ |
||||
|
10A |
10㎃ |
Unfused |
|||
|
DC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
최대입력 |
|
400㎷ |
100㎶ |
±1.0% rdg ±2dgt |
〉1000㏁ |
600V DC |
|
|
4V |
1㎷ |
약11㏁ |
|||
|
40V |
10㎷ |
10㏁ |
|||
|
400V |
100㎷ |
||||
|
600V |
1V |
||||
|
AC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
최대입력 |
|
4V |
1㎷ |
±1.2% rdg ±5dgt |
약11㏁ |
600V AC rms |
|
|
40V |
10㎷ |
10㏁ |
|||
|
400V |
100㎷ |
||||
|
600V |
1V |
||||
|
오옴 |
레인지 |
분해능 |
정밀도 |
테스트전류 |
입력보호 |
|
400Ω |
100mΩ |
±2.0% rdg ±4dgt |
〈0.7㎃ |
250V rms |
|
|
4㏀ |
1Ω |
±2.0% rdg ±2dgt |
〈0.13㎃ |
||
|
40㏀ |
10Ω |
〈13㎂ |
|||
|
400㏀ |
100Ω |
〈1.3㎂ |
|||
|
4㏁ |
1㏀ |
±3.0% rdg ±2dgt |
〈0.13㎂ |
||
|
40㏁ |
10㏀ |
||||
|
Capacitance |
레인지 |
분해능 |
정밀도 |
최대입력 |
|
|
40㎋ |
10㎊ |
±3.0% rdg ±5dgt |
250V |
||
|
400㎋ |
0.1㎋ |
||||
|
4㎌ |
1㎋ |
||||
|
40㎌ |
10㎋ |
||||
|
주파수 |
레인지 |
분해능 |
정밀도 |
최대입력 |
|
|
10㎐ |
0.001㎐ |
±1.0% rdg ±5dgt |
0.6V ~ 250V |
||
|
100㎐ |
0.01㎐ |
||||
|
1㎑ |
0.1㎐ |
||||
|
100㎑ |
1㎐ |
||||
|
1㎒ |
10㎐ |
||||
|
다이오드 |
레인지 |
분해능 |
정밀도 |
Test current |
최대입력 |
|
0~2.000V |
1㎷ |
10% rdg ±2dgt |
〈0.7㎃ |
DC/AC |
|
|
도통체크 |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
입력보호 |
|
400Ω |
100mΩ |
Less then 50Ω |
〈0.7㎃ |
DC/AC |
|
)
