멀 티 메 타 QT-103

● AC/DC 전류 측정기능 ㎃, 10A
● 4000카운트 ● AC/DC 0 ~ 600V
● 도통체크시 부저음 ● Auto Power Off
● 자동/수동 Range 설정 ● Range 홀드
● 자동 극성표시 및 배터리 부족 표시
● 충격 보호용 홀스타

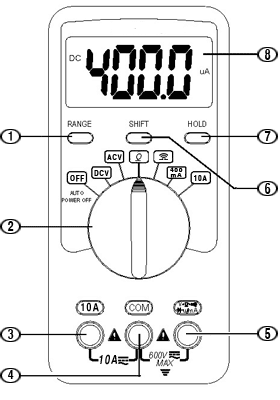

각부의 명칭 및 기능

  ① RANGE 버튼
      버튼을 눌러서 레인지를 수동으로 선택할 수 있으며, 선택된
      레인지에서만 측정 됨
  ② 로터리 스위치(Function Switch)
      전원 On/Off, 전압, Ω,,㎃,10A 선택 스위치
  ③ 10A 전류 입력 터미널
      10A 전류 측정 시 적색 테스트 리드 접속
  ④ Common(공통) 터미널
      측정 시 흑색(-) 테스트 리드 접속
  ⑤ 입력 터미널
      측정 시 적색(+) 테스트 리드 접속
  ⑥ Shift 버튼
      전류 측정시 DC/AC 선택버튼
  ⑦ HOLD 버튼
      한번 누르면 측정값을 화면에 고정. 다시한 번 누르면 고정해제
  ⑧ 액정표시부
      3¾ 디지트 액정표시, 4000카운트

제 품 사 양

● 동작방식 [ 2중 적분방식 ]
● 측정기능 [ DC/AC V, DC/AC A, 저항/도통 체크 ]
● 액정표시 [ 3¾ Digit 액정, 최대 유효표시 4100 ]
● 극성표시 [ 자동표시("-" 부호만 점등) ]
● 레인지 [ 자동변환 ]
● 오버레인지 표시 [ "OL" 표시 ]
● 건전지 교환시기 표시 [ 배터리 전압이 동작전압 이하가 되면
     " " 마크를 점등 ]
● 샘플링 [ 2회/초 ]
● 오토파워 오프 [ 버튼 조작없이 약 30분 경과하면 파워 오프 ]
● 동작 온도. 습도 [ 0~40℃, 80%RH이하, 결로가 없을 것 ]
● 보관 온도. 습도 [ -20~60℃, 70%RH이하, 결로가 없을 것 ]
● 전원 [ 3V AA Size or R6 x 2개 ]
● 소비전력 [ 6㎽ /Typ ]
● 사이즈 [ 74/W x 155/H x 33/D (mm)]
● 무게 [Approx 237g ]
● 악세사리
     배터리(AA Size or R6 x 2개) ------------------- 2
     사용설명서 --------------------------------------- 1
     홀스타(제품 보호용 케이스) --------------------- 1

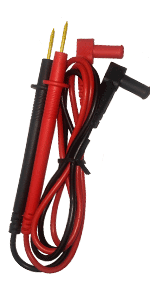

     테스트 리드 ------------------------------------- 1조

전 기 적 특 성

AC A 50/60㎐	레인지	분해능	정밀도	입력보호
	400㎃	100㎂	±3.0 rdg ±2dgt	0.5A/250V Fuse Protection
	10A	10㎃	±3.0 rdg ±2dgt	Unfused
DC A	레인지	분해능	정밀도	입력보호
	400㎃	100㎂	±3.0 rdg ±2dgt	0.5A/250V Fuse Protection
	10A	10㎃	±3.0 rdg ±2dgt	Unfused
DC V	레인지	분해능	정밀도	입력임피던스	최대입력
	400㎷	100㎶	±1.0% rdg ±2dgt	〉1000㏁	600V DC
	4V	1㎷		약11㏁
	40V	10㎷		10㏁
	400V	100㎷
	600V	1V
AC V 50/60㎐	레인지	분해능	정밀도	입력임피던스	최대입력
	4V	1㎷	±1.2% rdg ±5dgt	약11㏁	600V AC rms Sign Wave
	40V	10㎷		10㏁
	400V	100㎷
	600V	1V
오옴 ( Ω )	레인지	분해능	정밀도	테스트전류	입력보호
	400Ω	100mΩ	±2.0% rdg ±4dgt	〈0.7㎃	250V rms
	4㏀	1Ω	±2.0% rdg ±2dgt	〈0.13㎃
	40㏀	10Ω		〈13㎂
	400㏀	100Ω		〈1.3㎂
	4㏁	1㏀	±3.0% rdg ±2dgt	〈0.13㎂
	40㏁	10㏀	±3.0% rdg ±2dgt	〈0.13㎂
도통체크	레인지	분해능	정밀도	입력임피던스	입력보호
도통체크	400Ω	100mΩ	Less then 50Ω	〈0.7㎃	DC/AC 250V rms
