클램프 메타 / 바-그래프 QT-3207
XX● 바-그래프 액정표시
● AC/DC 전압 측정 기능
● AC 0~600A Max 유도 측정 기능
● Auto range ● 보호회로 내장
● 전지절약 자동전원 Off

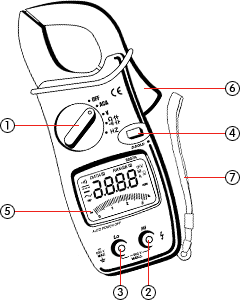

각부의 명칭 및 기능
① 기능 선택스위치
전원 On/Off, ACA, DCV, ACV,
기능 설정 전환
② (+) 입력단자
DCV, ACV, 측정 시 적색(+) 테스트 리드 접속잭
③ "Com" 입력단자
DCV, ACV, 측정 시 적색(-) 테스트 리드 접속잭
④ Data hold 버튼
측정값의 표시를 고정하기 위한 버튼. 다시 누르면 고정해제
⑤ 로터리 스위치
측정기능 설정 전환 스위치
⑤ 액정표시 부
3¾ Digit 액정. 최대 유효표시 3200 & 32세그먼트 바-그래프
⑥ 클램프 개폐레바
AC A를 측정하기 위해 CT를 개폐시키기 위한 레버
⑦ 손목끈
측정 또는 휴대시 기기를 손목에 걸때 사용
제 품 사 양
● 동작방식 [ 2중 적분방식 ]
● 측정기능 [ DC/AC V, AC A, 도통체크 ]
● 액정표시 [ 3¾ Digit 액정, 최대 유효표시 3200 ]
[ 32 Segment 100 카운트 바-그래프 ]
● 극성표시 [ 자동표시("-" 부호만 점등) ]
● 레인지 [ 자동변환 ]
● 오버레인지 표시 [ "OL" 표시 ]
● 건전지 교환시기 표시 [ 배터리 전압이 동작전압 이하가 되면
"
" 마크를 점등 ]
● 샘플링 [ Digital 2회/초, Bar Graph 12,회/초 ]
● 오토파워 오프 [ 버튼 조작없이 약 10분 경과하면 파워 오프 ]
● 동작 온도. 습도 [ 0~40℃, 80%RH이하, 결로가 없을 것 ]
● 보관 온도. 습도 [ -20~60℃, 70%RH이하, 결로가 없을 것 ]
● 전원 [ 3V AA Size or R6 x 2개 ]
● 소비전력 [ 5㎽ /Typ ]
● 사이즈 [ 65/W x 188/H x 34/D (mm)]
● 무게 [Approx 250g ]
● 악세사리
배터리(AA Size or R6 x 2개) ------------------- 2
사용설명서 --------------------------------------- 1
휴대용 케이스 ------------------------------------ 1

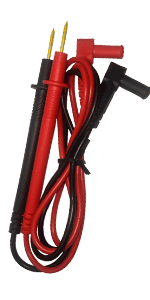

테스트 리드 ------------------------------------- 1조
전 기 적 특 성
|
AC A |
레인지 |
분해능 |
정밀도 |
최대입력 |
|
|
300A |
0.1A |
2.0 rdg ±5dgt |
AC600A rms |
||
|
600A |
1A |
||||
|
DC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
최대입력 |
|
300㎷ |
100㎶ |
1.5% rdg ±2dgt |
〉1000㏁ |
600V DC |
|
|
3V |
1㎷ |
약11㏁ |
|||
|
30V |
10㎷ |
10㏁ |
|||
|
300V |
100㎷ |
||||
|
600V |
1V |
||||
|
AC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
600V AC rms |
|
3V |
1㎷ |
2% rdg ±4dgt |
약11㏁ |
||
|
30V |
10㎷ |
10㏁ |
|||
|
300V |
100㎷ |
||||
|
600V |
1V |
||||
|
도통체크 |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
최대입력 |
|
300Ω |
0.1Ω |
Less then 20Ω |
〈0.7㎃ |
DC/AC 250V rms |
|
