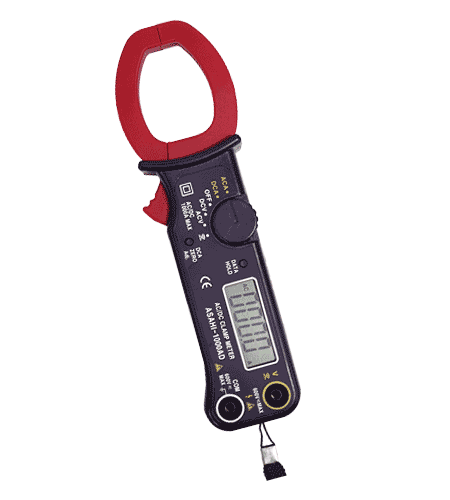

1000A AC/DC 클램프 메타  ASAHI-1000AD

XXX● AC/DC 전압  ● 도통체크 기능
● AC/DC 1000A Max 유도측정 기능
● Auto range ● 보호회로 내장
● 전지절약 자동전원 Off
● 제품두께 23mm 박형

● 소형 포켓타입











각부의 명칭 및 기능

  기능스위치
      전원 On/Off, DCA, ACA, DCV, ACV, 도통체크, 기능설정 전환

  Data hold 버튼

 한번 누르면 측정값을 화면에 고정. 다시한번 누르면 Data hold
      고정 해제

  ③ 액정 표시부

3¾ Digit 액정, 최대 유효표시 4000
  ④ (+)입력단자

전압, 도통체크 측정시 적색(+) 테스트 리드 접속 잭
  ⑤
(COM) 입력단자

전압, 도통체크 측정시 흑색(-) 테스트 리드 접속 잭
  ⑤ COM 단자
      (-) 공통(Common) 입력 단자, 부속품의 흑색 테스트 리드를 접속
  ⑥
Band Strapper
      제품을 휴대하기 편하도록 손목에 걸때 사용

  ⑦
Zero-Adj. 볼륨

DC A Range에서 "0"조정을 하기 위한 볼륨. 입력이 없는 상태 일때
      Zero-Adj. 볼륨을 돌려서 "0"점 조정
  ⑧ 개폐레버
      AC A를 측정하기 위해 CT를 개폐시키기 위한 레버



제  품  사  양

 ● 동작방식 [ 2중 적분방식 ]
 ● 측정기능 [ DC/AC V, DC/AC A, 도통체크 ]
 ● 액정표시 [ 3¾ Digit 액정, 최대 유효표시 4000 ]
 ● 극성표시 [ 자동표시("-" 부호만 점등) ]
 ● 레인지 [ 자동변환 ]
 ● 오버레인지 표시 [ "OL" 표시 ]
 ●
DC A 영점조정 [Auto Zero Adj. ]
 ●
건전지 교환시기 표시 [ 배터리 전압이 동작전압 이하가 되면
     " " 마크를 점등 ]
 ●
Data Hold [Data Hold 버튼을 누르면 측정값을 화면상에 고정 ]
 ●
샘플링 [ 3회/초 ]
 ● 오토파워 오프 [ 버튼 조작없이 약 15분 경과하면 파워 오프 ]
 ● 동작 온도. 습도 [ 0~40℃, 80%RH이하, 결로가 없을 것 ]
 ● 보관 온도. 습도 [ -20~60℃, 70%RH이하, 결로가 없을 것 ]
 ● 전원 [ 3V / AAA Size or UM-4 x 2개 ]
 ● 소비전력 [ 5㎽ / 전압 & 저항, 약 60㎽ / 전류 ]
 ● 사이즈 [ 56/W x 190/H x 32/D (mm)]
 ● 무게 [ Approx 140g 배터리 포함 ]
 ●
악세사리
     배터리(AAA Size or UM-4) ------------------- 2
     사용설명서 ------------------------------------- 1

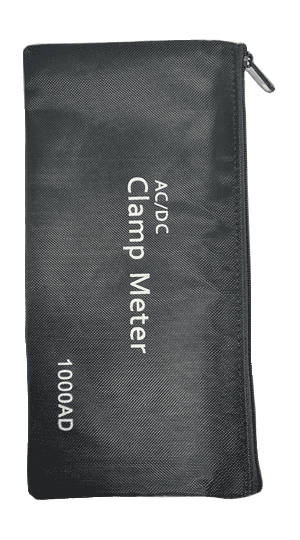

     휴대용 케이스 ---------------------------------- 1

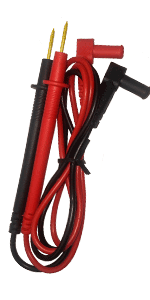

     테스트 리드 ----------------------------------- 1조

전  기  적  특  성











DCA
AC A

50/60㎐

레인지

분해능

정밀도

최대입력

400A

100㎃

3.0 rdg ±5dgt

DC1000A

1000A

1A

AC1000A rms

DC V

레인지

분해능

정밀도

입력임피던스

최대입력

400.0㎷

100㎶

1.3% rdg ±2dgt

〉1000㏁

600V DC

4.000V

1㎷

약11㏁

40.00V

10㎷

10㏁

400.0V

100㎷

600V

1V

3.0% rdg ±2dgt

AC V
50/60㎐

레인지

분해능

정밀도

입력임피던스

600V AC rms
(Sine Wave)

4.000V

1㎷

2.3% rdg ±2dgt

약11㏁

40.00V

10㎷

10㏁

400.0V

100㎷

600V

1V

도통체크

레인지

분해능

도통부저음

Test Circuit

입력보호

400Ω

0.1Ω

Less then 50Ω

〈0.7㎃

230V rms
