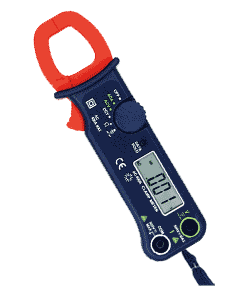

포켓타입 AC 클램프 메타 QT-400A
●● 도통체크 기능
● AC/DC 전압측정 기능
● AC 100㎃ ~ 400A 유도측정 기능
● 전지절약 자동전원 Off ● Auto range
● 소형 경량 포켓타입
● 보호회로 내장

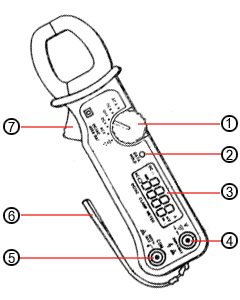

각부의 명칭 및 기능
① 기능 스위치
AC A, DC/AC V, Ω, 도통체크, 전원 On/Off, 기능설정 전환
② Data hold 버튼
한번 누르면 측정값을 화면에 고정. 다시한번 누르면 Data hold
고정 해제
③ 액정 표시부
측정상태를 표시하는 화면
④ 입력단자
(+) 입력단자, 부속품의 적색 테스트 리드를 접속
⑤ COM 단자
(-) 공통(Common) 입력 단자, 부속품의 흑색 테스트 리드를 접속
⑥ Band Strapper
제품을 휴대하기 편하도록 손목에 걸때 사용
⑦ 개폐레바
AC A를 측정하기 위해 CT를 개폐시키기 위한 레버
제 품 사 양
● 동작방식 [ 2중 적분방식 ]
● 측정기능 [ DC/AC V, AC A, 저항측정, 도통체크 ]
● 액정표시 [ 3.5 Digit 액정, 최대 유효표시 4100 ]
● 극성표시 [ 자동표시("-" 부호만 점등) ]
● 레인지 [ 자동변환 ]
● 오버레인지 표시 [ "OL" 표시 ]
● 건전지 교환시기 표시 [ 배터리 전압이 동작전압 이하가 되면
"
" 마크를 점등 ]
● 샘플링 [ 2회/초 ]
● 오토파워 오프 [ 버튼 조작없이 약 30분 경과하면 파워 오프 ]
● 동작 온도. 습도 [ 0~40℃, 80%RH이하, 결로가 없을 것 ]
● 보관 온도. 습도 [ -20~60℃, 70%RH이하, 결로가 없을 것 ]
● 전원 [ 3V / AAA Size or UM-4 x 2 개 ]
● 소비전력 [ 6㎽ /Typ ]
● 사이즈 [ 48/W x 175/H x 33/D (mm)]
● 악세사리
배터리(AAA Size or UM-4) --------- 2
사용설명서 --------------------------- 1
휴대용 케이스 ------------------------ 1

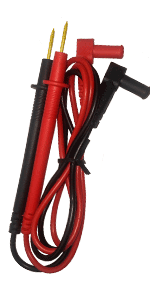

테스트 리드 ------------------------ 1조
전 기 적 특 성
|
AC A |
레인지 |
분해능 |
정밀도 |
최대입력 |
|
|
300A |
100㎃ |
3.0 rdg ±5dgt |
AC400A rms |
||
|
400A |
1A |
4.0 rdg ±5dgt |
|||
|
DC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
최대입력 |
|
400㎷ |
100㎶ |
1.3% rdg ±2dgt |
〉1000㏁ |
500V |
|
|
4V |
1㎷ |
약11㏁ |
|||
|
40V |
10㎷ |
10㏁ |
|||
|
500V |
1V |
||||
|
AC V |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
최대입력 |
|
4V |
1㎷ |
2.0% rdg ±3dgt |
약11㏁ |
450V AC rms |
|
|
40V |
10㎷ |
10㏁ |
|||
|
450V |
100㎷ |
||||
|
500V |
1V |
||||
|
도통체크 |
레인지 |
분해능 |
정밀도 |
입력임피던스 |
최대입력 |
|
400Ω |
0.1Ω |
Less then 50Ω |
〈0.7㎃ |
DC/AC 250V rms |
|
